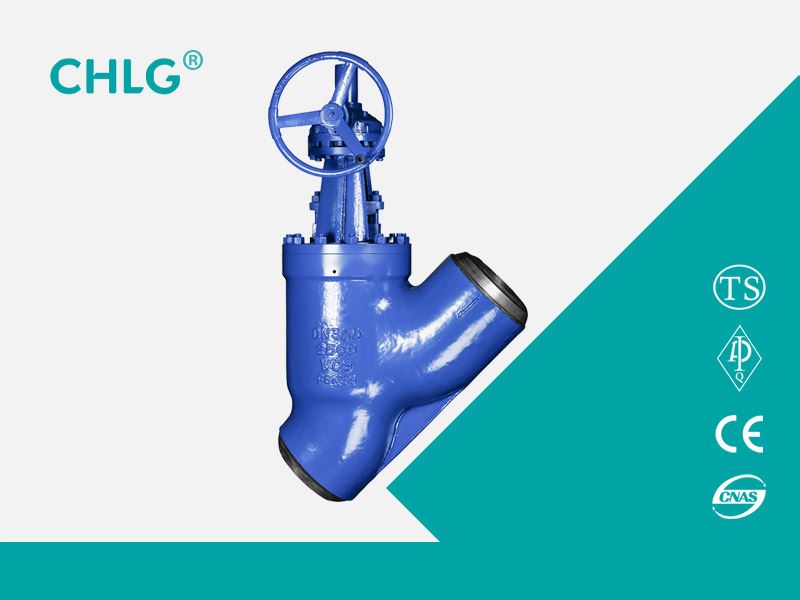

Шаровый клапан типа Y для номинального давления PN1.6 ~ 6.4Mpa, рабочая температура -29 ~ 550 ℃ в нефтяном, химическом, фармацевтическом, минеральном, энергетическом и других условиях над трубопроводом, обрезание или подключение к среде. Применимая среда: вода, масло, пар, кислая среда. Режим работы: ручной, пневматический.
Использование продукта
Шаровый клапан типа Y для номинального давления PN1.6 ~ 6.4Mpa, рабочая температура -29 ~ 550 ℃ в нефтяном, химическом, фармацевтическом, минеральном, энергетическом и других условиях над трубопроводом, обрезание или подключение к среде. Применимая среда: вода, масло, пар, кислая среда. Режим работы: ручной, пневматический.
Исполнительный стандарт
Разработка и производство стандартов: ASME B16.34, JB / T3595, E101
Стандарт длины конструкции: GB / T 12221-2005
Розетка: ASME B16.11
Стойка для стыковой сварки: ASME B16.25
Сопротивление давления: GB / T 12224-2005
Стандарты тестовых испытаний: JB / T3595
Материалы для запасных частей
|
Серийный номер |
Название детали |
материал |
|
1 |
тело |
25+Stellite 21,F22+Stellite 21 |
|
2 |
створка |
25+Stellite 6,F22+Stellite 6 |
|
3 |
Шток клапана |
1Cr13,25Cr2Mo1V,17-4PH |
|
4 |
Набивочная коробка |
25,F22 |
|
5 |
Набивочная коробка |
25,F22 |
|
6 |
Шток |
QAL9-4,D2 |
|
7 |
тигель |
1Cr13,F22 |
|
8 |
упаковка |
Импорт папки GARLOCK из нержавеющей стали с гибким графитом |
|
9 |
Наполнитель для наполнителя |
1Cr13 |
|
10 |
набивка |
Клип 316 с высоким содержанием мягкого графита |
|
калибр |
класс 1500 |
класс 2500 |
||||||||
|
L |
D |
W |
H |
Wt(kg) |
L |
D |
W |
H |
Wt (kg) |
|
|
1/2〃 |
152 |
60 |
216 |
298 |
13 |
152 |
60 |
216 |
298 |
13 |
|
3/4〃 |
152 |
60 |
216 |
298 |
13 |
152 |
60 |
216 |
298 |
13 |
|
1〃 |
152 |
60 |
216 |
298 |
13 |
152 |
60 |
216 |
298 |
13 |
|
1-1/4〃 |
170 |
81 |
216 |
326 |
15.8 |
170 |
81 |
216 |
326 |
15.8 |
|
1-1/2〃 |
170 |
81 |
216 |
326 |
15.8 |
170 |
81 |
216 |
326 |
15.8 |
|
2〃 |
272 |
102 |
363 |
427 |
37.8 |
272 |
102 |
363 |
427 |
37.8 |
|
2-1/2〃 |
325 |
122 |
406 |
474 |
63 |
325 |
122 |
406 |
474 |
63 |
|
3〃 |
325 |
122 |
406 |
474 |
63 |
325 |
122 |
406 |
474 |
63 |
|
4〃 |
325 |
122 |
406 |
474 |
63 |
325 |
122 |
406 |
474 |
6 |
